光纖功率計
時間:2016-12-27 10:00

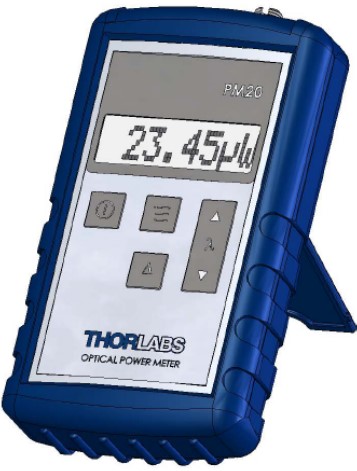

PM20系列光電探測器 PM20光纖電表是一個易于使用的,健壯的和靈活的光纖功率測量系統內置光學傳感器。 PM20電表功能NIST可追蹤的波長校準了指定的波長范圍。這將提高PM20產品線。該儀器是由一個6 v,150 mAH電池長壽命運行和快速充電時間。
PM20A
硅傳感器;3.6 x 3.6毫米大小
功率范圍-60 dBm + 16 dBm
波長校準:400到1100納米
PM20C
銦鎵砷傳感器,Æ2毫米大小
功率范圍:-65 + 13 dBm dBm
波長校準:800到1700納米
PM20CH
銦鎵砷傳感器,Æ2毫米大小
功率范圍:-50 dBm + 23 dBm
波長校準:800到1700納米
技術參數：
| 型號 | PM20A | PM20C | PM20CH |
| 傳感器的規格 | |||
| 光功率范圍 | -60 dBm to +16 dBm | -65 dBm to +13 dBm | -50 dBm to +23 dBm |
| 頻譜范圍 | 400 to 1100 nm | 800 to 1700 nm | |
| 探測器類型 | 硅 | 銦鎵砷 | 銦鎵砷 |
| 感應器尺寸 | 3.6 x 3.6 mm | Ø 2 mm | |
| 入射孔徑(光) | 3.6 x 3.6 mm | Ø 2 mm | |
| 孔徑的線程 | -40 - 0.535(SM05兼容)PM20光纖適配器 FC適配器包括纖維 | ||
| 測量不確定性 | ± 0.25 dB | ||
| 測量標準 | 校準證書 | ||
| 光學損壞閾 | 50 W/cm² | ||
1.光纖接頭可互換，包括FC轉接件（可單獨訂購SC、ST、LC或SMA轉接件）。
2.絕對測量值和相對測量值以W、dBm、dB為單位顯示。
3.NIST可追蹤的波長校準是以5納米步長。
4.充電一次可連續使用50小時。
功能:
高效率、低功率的電路使其電池使用時間較長。8位字母數字的LCD顯示可以直接讀出結果。由于每個按鍵上都有清楚的標簽說明，該裝置的操作非常直觀。具有所有常用的功能，比如波長設置，相對測量，功率讀出，自動關機等。PM20光纖光功率計通過一個內置的可重復充電的NiMH電池供電，或者通過附帶的AC轉接件供電，該轉接件還可以重復給電池充電。該裝置還附帶一個FC光纖轉接件，該轉接件可兼容FC/PC和FC/APC接頭。用戶可以從Thorlabs購買大部分行業標準的光纖轉接件（比如SMA、SC、ST、FC和LC），安裝非常簡單。
