掃描式法布里－珀羅干涉儀SA200-12B
時間:2016-12-27 10:05

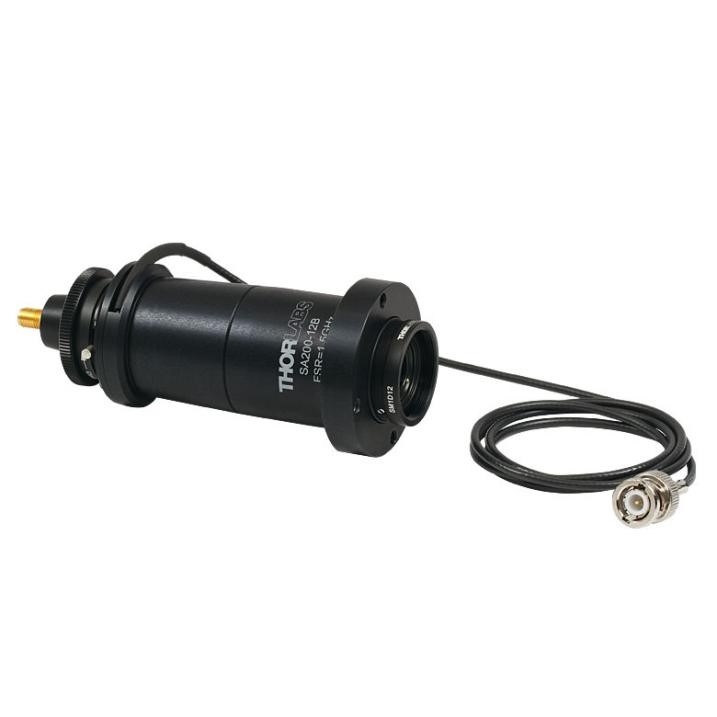

掃描式法布里－珀羅干涉儀SA200-12B
規格參數：
自由光譜范圍(FSR)：1.5 GHz
升阻比：200(最小)
250(典型的)
分辨率：7.5MHz
空腔長度：50mm
鏡子襯底：uv Silicaa融合
產品特點：
Thorlabs的掃描法布里-珀羅(FP)干涉儀是一種光譜分析儀，經常用于檢查連續波激光器的光譜特性的精細結構。我們提供兩種型號的干涉儀。SA200型號提供1.5 GHz的自由光譜范圍（FSR），最小200的精細度，以及7.5 MHz的分辨率，而SA210型號提供10 GHz的FSR，最小150的精細度，以及67 MHz的分辨率。 SA200安裝在KS2光學調整架上
共焦FP腔只能透過非常特定頻率的波。用壓電傳感器調節腔的長度來調諧這些傳輸頻率，如右圖所示。透射光強度用光電二極管測量，通過SA201控制器中的互阻抗放大器（或等效的放大器）放大，接著被顯示/用示波器或數據采集卡記錄。
對準：FP干涉儀腔體的共焦設計使其對入射光的對準相對不太敏感。因此，通過將干涉儀安裝在標準的可調鏡座上（詳細信息請參閱對準指南標簽），F(xiàn)P干涉儀的光軸與入射光束的對準具有足夠的精度。右邊給出了我們的SA200 FP干涉儀被安裝在ThorlabsKS2光學調整架中的實例。
